產(chǎn)品介紹

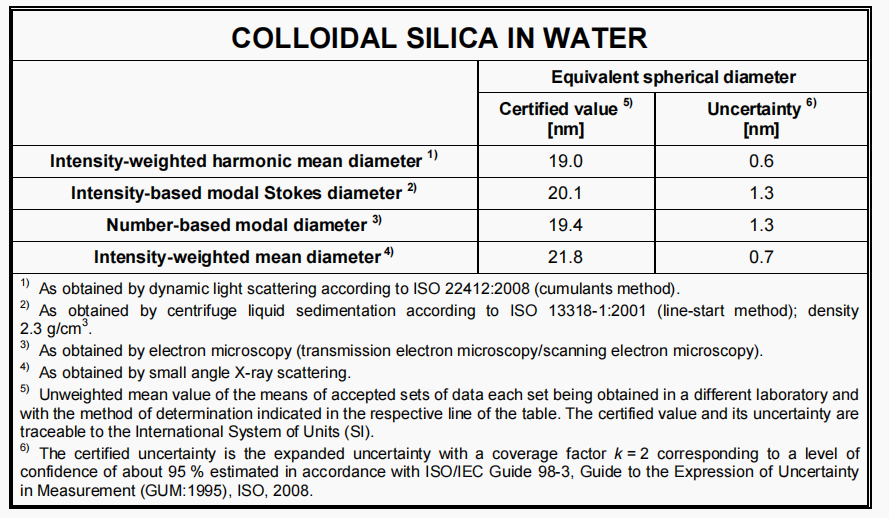

ERM-FD100 膠體二氧化硅(標(biāo)稱 20 nm)標(biāo)準(zhǔn)品是一種經(jīng)認(rèn)證的參考物質(zhì)，由懸浮在水基溶液中的膠體二氧化硅納米顆粒組成。它有10 mL預(yù)評分的琥珀色玻璃安瓿，其中包含約9 mL的懸浮液。

使用說明

ERM-FD100 膠體二氧化硅(標(biāo)稱 20 nm)的目的是檢查懸浮在液體介質(zhì)中的納米顆粒(顆粒尺寸約1nm到100nm)的粒徑分布的儀器和/或方法的性能。在打開安瓿之前，應(yīng)輕輕倒置幾次，以確保懸浮液的均勻性和任何沉淀顆粒的再懸浮性。如果在安瓿的上部（乳頭）仍有一些懸浮液，可以通過在傾斜安瓿時(shí)用食指輕輕拍打乳頭來去除。安瓿是預(yù)先評分的，可以通過用拇指施加適度的壓力來打開乳頭。

DLS法：當(dāng)使用DLS法時(shí)，安瓿的含量應(yīng)在打開的當(dāng)天使用，不作任何稀釋。建議使用石英試管進(jìn)行測量。在應(yīng)用DLS方法之前，可能需要手動調(diào)整單元格中間的測量位置。二氧化硅的折射率為1.46。

CLS法：采用密度2.3 g/cm3，折射率1.46來評價(jià)結(jié)果。這些數(shù)字應(yīng)用于實(shí)驗(yàn)室計(jì)算和儀器程序的設(shè)置。

電磁法（TEM/SEM）：將樣品滴放在支架/網(wǎng)格上，干燥后至少應(yīng)測量500個(gè)顆粒。必要時(shí)，樣品可用蒸餾水稀釋。

SAXS方法：接收后要測量的樣品。打開后的Zeta電位和pH應(yīng)立即測量（不在空氣中儲存）。

儲存

ERM-FD100 膠體二氧化硅(標(biāo)稱 20 nm)標(biāo)準(zhǔn)品材料應(yīng)儲存在18±5°C。不應(yīng)允許凍結(jié)，因?yàn)檫@將不可逆地?fù)p害材料的完整性。然而，歐洲委員會不能對在客戶的場所儲存材料期間發(fā)生的變化負(fù)責(zé)，特別是對打開的樣品。
